Netzgekoppelte Fotovoltaikanlagen

Anlagen zur Einspeisung ins 230-Volt-Netz

Geld verdienen mit Photovoltaikanlagen!

Jährliche Globalstrahlung in ^KWh/_m2 im Jahr 2000
(entn. aus Photon 3.2001)

Anlagen zur Netzeinspeisung sind im Vergleich zu den Inselanlagen auf Caravan, Hütten oder LKWs große Anlagen von in der Regel 1 - 20 KWp. Dies liegt zum einen daran, daß das Preis-Leistungsverhältnis der gängigen Wechselrichter, mit denen man ins Netz einspeisen kann, erst im KW-Bereich gut ist. Zum anderen liegt dies auch an der staatlichen Förderung, die z. B. bei der Landesförderung in NRW erst ab 2,5 KWp Anlagen einsetzt.

Auch das Verhalten der Solaranlagen betreiber hat sich enorm verändert. Waren es bis vor drei Jahreen eher ökologisch motivierte Investoren, die mit der Installation einer Fotovoltaikanlage einen Beitrag zur regenerativen Energieversorgung leisten wollten, wird heute knallhart gerechnet. Mit Fotovoltaikanlagen auf dem eigenen Dach kann man richtig Geld verdienen, wenn man kalkulatorisch einiges beachtet(siehe hier)(billig einkaufen, sich die Mehrwertsteuer zurückzahlen lassen, Förderungen in Anspruch nehmen und wenn die physikalischen Bedingungen gegeben sind.)

Das Hausdach sollte in Richtung Süden zwischen SO und SW ausgerichtet sein und die Dachneigung zwischen 20° und 60° betragen. (Flachdach geht auch, Module dann in Aufständerung). Entscheidend ist, daß die Module nicht verschattet werden. Es kann durchaus sein, daß ein zu 10% verschattetes Modulfeld nur 50% seiner Leistung abgibt. Auch der Ort ist nicht ganz unwichtig. So ist die Einstrahlung in Freiburg 15% höher als in Osnabrück Auch auf unbesiedeltem Land ist die Strahlungsstärke durchaus 10% stärker als in einer Stadt.

Prinzipieller Aufbau

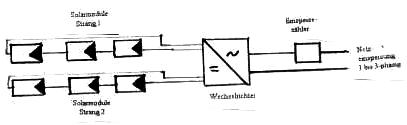

Funktionsweise einer netzgekoppelten Fotovoltaikanlage	Montage auf einem Schrägdach

INTERSOL
Montagesystem
für ein Schrägdach

Dachhaut für
ein In-Dach-System

Photovoltaikanlagen bestehen im wesentlichen aus 4 Komponenten:

1.) Module
2.) Modulhalterungen
3.) Wechselrichter
4.) Meßeinrichtungen

Die Module, die je nach Hersteller Systemspannungen zwischen 12 und 48 Volt haben, werden so oft hintereinandergeschaltet, daß sich die für den Wechselrichter optimale Arbeitsspannung ergibt. Das sind in der Regel einige hundert Volt. Je nach Größe des Wechselrichters, kann man nun so viele dieser Modulschleifen(Strings) an den Wechselrichter anschließen, bis unter Volllastbetrieb etwas mehr als seine Nennleistung erreicht wird. Dann ist über das Jahr gesehen dr Wirkungsgrad des Wechselrichters am größten.
Je nach Ausführung werden die Module mit Multicontactsteckern versehen und können so sehr einfach miteinander verbunden werden.

Sollte eine Blitzschutzanlage vorhanden sein, kann es notwendig sein, das Gestell in den Blitzschutz miteinzubeziehen. Die Module werden nun an den oder die Wechselrichter angeschlossen. Die abgehende 230 oder 400 Volt Leitung wird über einen Zähler ins Netz eingeleitet und dann mit 0,48^€/_KWh vergütet. Ein KWp kostet ungefähr 7000€ ein KWp bringt im Jahr je nach Wetter im Schnitt 450€ Ertrag

Schrägdachaufständerung

Auf den Schaubildern Sieht man die Modulhalterungen. Bei der Schrägdachmontage wird das System "Intersol" aus Edelstahl (soll lange halten,weil ja auch die Module über 25 Jahre halten) verwandt. Alle 1 - 1,5 Meter werden Dachhaken in die Sparren geschraubt, darauf wird eine Schiene angebracht, in dessen Führung das Kabel verlegt wird, Auf dessen Oberseite werden die Module mit Klemmschrauben befestigt.

In-Dach-Lösung

Es gibt inzwischen auch preisgünstige In-Dach-Lösungen, bei der eine Unterkonstruktion eine regendichte Dachhaut darstellt(spart die Pfannen bei einer Dacherneuerung). Die Module werden dann einfach darauf fest verschraubt.

Flachdachaufständerung

Eine Flachdachaufständerung gibt es als 30° Stützen oder als Wanne, die auf das Dach gestellt und dann mit Steinen gefüllt wird. (Damit der Wind die Anlage nicht wegpustet).

Konkrete Angebote mit Preisen richten sich nach den örtlichen Gegebenheiten. Details erfragen Sie bitte hier.

Montagehalterung für ein Flachdach	leere Kunststoffwannen für ein Flachdach	gefüllte Kunststoffwannen für ein Flachdach
