Allgemeine Hinweise Üblich ist die plane Aufbringung des Solarmoduls auf die Wohnmobilfläche. Man benutzt dazu Montageecken oder Spoiler, die auch als Abstandshalter dienen. Durch diesen Abstand kann kühle Außenluft an die Modulunterseite gelangen und die von der Sonne bewirkte Erwärmung abführen. Dadurch wird die elektrische Leistung des Moduls erhöht.
Während Montageecken genormt sind und für alle Module passen, sind die Spoiler in ihrer Länge an die Module angepaßt und geringfügig teurer. Der Vorteil besteht in dem geringeren Windwiderstand und ist daher insbesondere zu empfehlen, wenn mit dem Wohnmobil/Caravan/Lkw viel gefahren wird. Spoiler gibt es für diverse Module auf Anfrage.

Als Sonderfall gibt es speziell für den Bootsbereich oder Caravan mit starker Dachwöbung entwickelte flexible Module. Diese robusten Module sind extra dafür gedacht, direkt auf den Untergrund aufgeklebt zu werden. Aufgrund ihrer geringen Schichtdicke kann die durch die Sonneneinstrahlung entstehende Wärme von vorn herein leicht an die Luft abgeführt werden. Geklebt werden können diese Module mit Sikaflex Kleberset

Montagehinweise: Für die Montage der Module auf Dächern von Bauwagen, Caravan usw. wird empfohlen, die Montageecken mit Sikaflex Klebeset aufs Dach zu kleben. Die Module können dann in diese Ecken hineingeschraubt und/oder geklebt werden. Eine preislich günstigere Möglichkeit besteht in der Anbringung von Metallwinkeln auf dem Dach (gibts in jedem Baumarkt), an dem die Module festgeschraubt werden. Aber Vorsicht: Trotz Ausbohrens des Imbusinnenseckskants ist die Klaugefahr größer als bei der Verwendung der Montageecken. Der Montageaufwand ist auch deutlich höher. Außerdem muß eine Schraubverbindung enorme Kräfte aushalten, da die Fläche, auf der die Kräfte wirken sehr klein sind im Gegensatz zu großflächig verklebten Montageecken

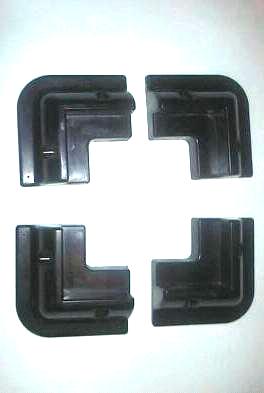

Montageeckenset schwarz

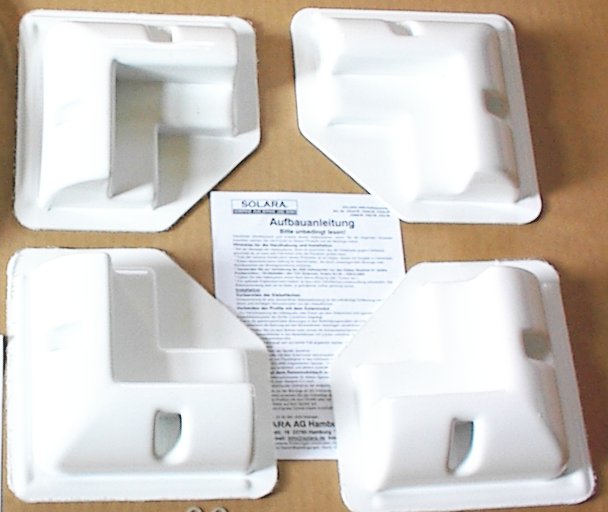

Montageeckenset weiß

Mittelverbinder

Dachdurchführung schwarz für 1 Kabel

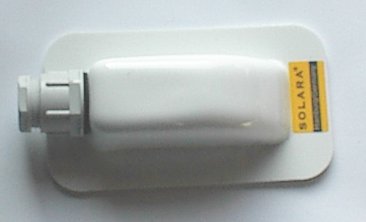

Dachdurchführung weiß für 1 Kabel

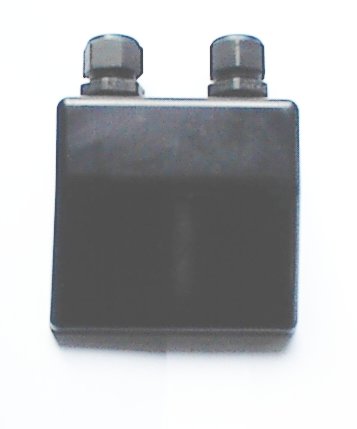

Dachdurchführung schwarz für 2 Kabel

Sikaflex Kartusche (Primer, Haftreiniger, usw. nicht im Bild)

Betalink Klebeset

Montageeckenset Die Montageecken haben die folgenden Maße:

Eckenset	Außen- kanten:	Höhe:	Auflagenbreite X Auflagentiefe vom Modul	Abstand Modul unterkante Dach	Material:	Gewicht
schwarz	150 mm	66 mm	90mm x xmm	26 mm	Polyurethan	?
weiß	190 mm	57 mm	100 mm x 30 mm	21 mm	ABS	?

Montageecken gibt in Polyurethan(schwarz) oder in ABS(weiß). Während die weißen Montageecken preisgünstiger sind und auch viel leichter als die schwarzen, können die schwarzen universellereingesetzt werden, da bei ihrer Verwendung zwischen Modulrahmenunterkante und Dach 26 mm Luft ist,denn, aufgepaßt: Manche Module mit flachem Rahmen haben einen integrierten Anschlußkasten, der tiefer ist als der Rahmen tief ist. Manche sind sogar so tief, daß der Anschlußkasten schon auf dem Dach aufliegt, ohne daß die Modulecken paßgenau in den Innenecken der Montageecken aufliegen. Also immer Modulmaße nachfragen! Bei Verwendung der schwarzen Eckensets können also auch Module mit einer vergleichsweise tiefer über die Modulrahmenunterkante hinausstehenden Anschlußdose genutzt werden (26 mm) als dies bei den weißen Ecken mit nur 21 mm der Fall ist. Man beachte dabei auch die Wölbung des Daches, welches diese Probleme noch verschärfen kann.
Das weiße Montageeckenset enthält 8 Spezial-Edelstahlschrauben 4,2 x 40 mm, mit Kopfdichtung, mit denen die Module in die Ecken hineingeschraubt werden können. Mittelverbinder Um zwei Module aufs Dach anzubringen, besteht die Möglichkeit, diese mittels zweier Mittelverbinder nebeneinanderzukleben. Es empfiehlt sich auch anstelle z. B. eines großen z. B. 150 Wattpmoduls, besser zwei 75 Wattp-Module nebeneinader anzubringen. Man erhält so eine kleinere Montagefläche und kann so besser die Dachwölbung ausgleichen. Außerdem wird das Gewicht des Moduls so auf mehrere Unterstützungspunkte übertragen. Bei Fahrt über Stock und Stein ist die mechanische Beanspruchung des Moduls durch die Schwingung seines Eigengewichts dann geringer.

Kabelmontage mit Dachdurchführung: Bei der Kabelmontage bietet sich an, das Kabel durch die Dachdurchführung DD1 in den Innenraum einzuführen. Man bohrt dafür ein genügend großes Loch in das Dach und klebt die schwarzen Dachdurchführungen mit Sikaflex Kleber und die weißen Dachdurchführungen mit dem Kleber Betalink darauf. Die Verbindung ist wasserdicht. Durch die Einführung kann man bei den schwarzen ein 6 - 11 mm dickes und bei den weißen ein 3 - 11 mm ( durch Herausnehmen der Quetschringe variierbar) dickes Kabel hindurchführen. Durch die Kabelverschraubung der Größe PG 13,5 ist eine Zugentlastung gegeben, die das Kabel bei mechanischen Beanspruchungen schützt. Auf Wunsch kann die schwarze Kabelverschraubung durch andere Größen getauscht werden, z. B in die kleinere Größe für Kabel von 3 - 7 mm für die Installation mit dünnwandig isolierten Radoxkabeln 4 mm².

Bei der Dachdurchführung DD2 können 2 Kabel hindurchgeführt werden, ideal für Anlagen mit etwas größerer Leistung, die statt mit einem 2x2,5 mm² Kabel mit 2 einzelnen Leitungen mit jeweils 4 mm² angeschlossen werden.

Sikaflex Klebeset Mit dem Klebeset der Firma Sika mit einer 310ml Kartusche Sikaflex 252 (Farbe weiß), Haftreiniger, Primer und Schleifvlies und Schrauben zur Modulbefestigung in den Montageecken ist eine optimale Klebemöglichkeit der schwarzen Montageecken selbst auf lackierten Fahrzeugoberflächen gegeben.Das Klebeset gibt es für ein Modul und für 2 Module

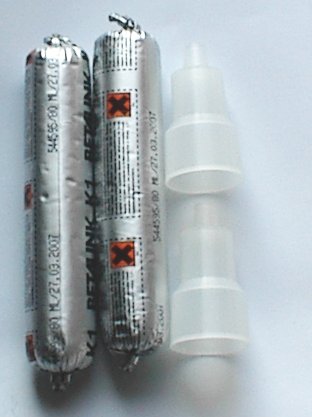

Betalink Klebeset Mit dem Betalink Klebeset bestehend aus 2 je 80 ml umfassenden Klebedichtmasse und 2 Einführspritzen können die weißen Montageecken problemlos auf sauberen Untergrund aufgeklebt werden.

........................................................................................................................

Nachführsystem, Outdoor120 zusammenklappbar

mobiles Nachführsystem Outdoor 120 Mit diesem Nachführsystem sind Sie Überall unabhängig. Das nur 7,5 Kg schwere Gerät mit einer Höhe von 1,60 Metern und einer Stellfläche von 1,25 m² läßt sich zusammenklappen auf eine Höhe von 1,40 Metern mit einem Durchmesser von nur 0,15 Metern Durch die automatische Nachführung anach dem Sonnenlauf lassen sich optimale Energieausnutzungsgrade erzielen. Es können bis zu 120 Wp Module befestigt werden. Die Lieferung ist komplett ohne Modul hat aber zusätzlich einen Laderegler mit 12 VSystemspannung und 8 Ampere im Gehäuse integriert. Preislich günstigern sind ortfeste Nachführsysteme.
